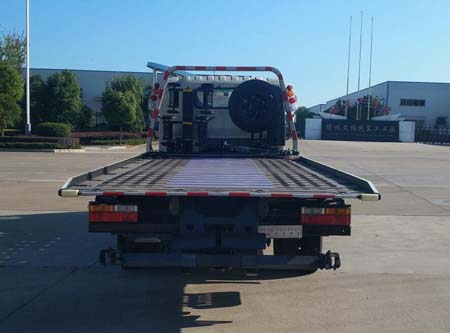

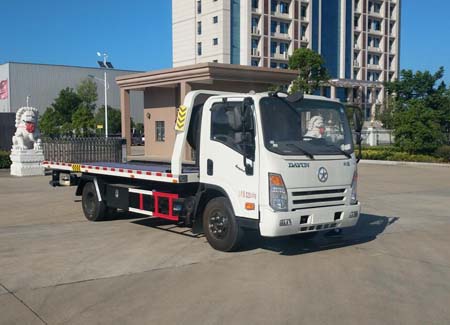

大運黃牌一拖二平板清障車
大運黃牌一拖二平板清障車
- 作者：hbtwqcw 發布時間：2017/10/9 14:25:02
◆大運黃牌平板一拖二清障車底盤配置
大運1995單排豪華駕駛室，3900mm軸距，中德合資云內130馬力，萬里揚6檔變速箱，前橋2.5噸，后橋6噸，7.50R16鋼絲胎，斷氣剎，帶方向助力，帶ABS，尿素罐，電動門窗，中控鎖。
◆大運黃牌平板一拖二清障車專用性能
該車如采用折疊式平板則平板長度為5.6米，寬2.3米；如采用直板式平板，則平板長度為5.5米，寬2.3米。直板式平板比折疊式平板的爬升夾角更小，可供部分跑車施救使用。折疊式平板和直板式平板均采用沖壓式平板，沖壓式平板由1600噸的壓力機沖壓成型，板上可開孔，既減輕了整車重量，又增加了托舉和裝載能力，還增加了平臺裝載面的防滑功能，即美觀又實用。
特點1：多路閥、平衡閥采用意大利原裝進口件（湖北唯一進口液壓件清障車）
特點2：液壓油缸采用廣東佛山海戰力，英國全進口密封件。
特點3：新型防滑平板，采用模具沖壓，永不變形。
特點4：警示燈采用LED長排警燈。
◆大運黃牌平板一拖二清障車專用組成及備品配件
一拖二3P2上裝，沖壓式平板，雙側聯動操作裝置，配備一個40KN卷揚機、25米鋼絲繩、廣東海戰力液壓油缸、1-2個工具箱（根據底盤空間制作），L型抱胎架一堆，拖叉一對，拖叉座一對，擋胎2個，2個輔助輪，4根新款綁帶，一個洗手箱，鏈鉤一條，一個長排24V工程黃警燈，后工作燈3只。
|
【主要技術參數】 |
|||
|
產品商標 |
專威牌 |
公告批次 |
299 |
|
產品名稱 |
HTW5080TQZPCG型清障車 |
產品號 |
ZN6FC5KE019 |
|
總質量(Kg) |
8280 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
7650×2300×2450 |
|
整備質量(Kg) |
4960 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3,2 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/12 |
前懸/后懸 |
1150/2535 |
|
軸數 |
2 |
軸距 |
2800,3300,3550,3900 |
|
軸荷(Kg) |
3000/5280 |
高車速(Km/h) |
90 |
|
其它 |
托舉質量:3125kg(3人),3190(2人),后伸為:65.側防護材料為Q235,側防護螺栓連接,后防護由專用裝置代替,離地高450mm.ABS生產廠家/型號:威伯科汽車控制系統(中國)有限公司/ABS-E 4S/4M;浙江萬安科技股份有限公司/VIE ABS-II。龍門架上組合燈僅限作業時使用。該車用途為道路故障車輛、城市違章車輛托運;主要裝置為平板、托臂、取力器、液壓油缸組成。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
CGC1080HDE33E |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
大運牌 |
生產企業 |
成都大運汽車集團有限公司 |
|
外形尺寸 |
5310,5810,6060,6810×2010,2110,2210×2350 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/20,20/20,20/22,20/20,20/18 |
輪胎規格 |
7.50-16,7.50R16,8.25-16,8.25R16 |
|
鋼板彈簧片數 |
9/11+8,9/9+6,4/3+3,9/3+3,4/9+6,3/3+3 |
前輪距 |
1590,1665,1740,1770 |
|
燃料種類 |
柴油 |
后輪距 |
1540,1640,1650,1700 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
YNF40E1 JE4D28Q5F YN38CRE1 YN33CRE1 YC4S160-50 YC4FA130-50 |
昆明云內動力股份有限公司 江西五十鈴發動機有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 |
3920 2776 3760 3298 3767 2982 |
125 97 95 85 118 95 |
